自動膠球清洗裝置
一、概述
膠球清洗裝置是汽輪發電機組在運行當中對凝汽器冷卻管進行有效清洗的設備。該裝置使用性能的好壞，直接影響到凝汽器的清潔程度和傳熱效率。該裝置的適用范圍相當廣泛，它不僅適用于汽輪機的凝汽器，同樣也適用于石油、化工等單位固定管板式熱交換器的冷卻管清洗，在連續工作不降低負荷的情況下，該裝置可隨時投入使用，始終保持冷卻管的清潔狀態，延長冷卻管的使用壽命，減輕勞動強度，是提高電廠經濟效益、保障凝汽器安全經濟運行，檔可缺少的必備裝置。
連云港市神美電力輔機有限公司生產的膠球清洗裝置是目前其他膠球清洗裝置的更新換代產品，本產品主要組成部件二次濾網和收球網是當前兩中形式。它具有以下特點：
（1）設計結構新穎合理。
（2）操作方便。
（3）膠球回收率高（≥96）
（4）二次濾網過濾能力強。
二、膠球清洗系統
膠球清洗系統由二次濾網|電動二次濾網》》收球網|電動收球網》》裝球室|電動裝球室》》膠球泵|膠球輸送泵》》分匯器|電動分匯器》》球閥|電動球閥》》PLC自動控制柜等構成。
1、收球網|電動收球網
1-1、收球網板網采用倒∧型設計，易于調節固定、減少水阻，縮短了出球距離。
1-2、收球網網板可跟據電廠的具體運行參數設計不同的格柵距離，和不同的迎水角度，實用于不同的水速和水質。
1-3、在收球網筒壁上安裝流線型導流板，減少了收球的死角，使收球更順通。
1-4、安裝了收球網到位檢測系統，在運行過程中，如網板與筒壁之間有間隙，可以自動檢測并顯示。
1-5、帶杠桿機構的收球網不易變形，穩定性好、受沖擊力小。
2、裝球室|電動裝球室
2-1、改進后使裝球室形成穩定的室內渦流，縮短了膠球在室內的時間，使膠球更易送出。可電動/手動控制
2-2、根據機組的大小，適用不同的膠球容量，使水阻減小。
2-3、裝球室是裝球，取球，換球的主要部件，同步性好。
3、膠球泵|膠球輸送泵
3-1、 膠球泵采用大流量，寬流道，低轉速運行，不損傷膠球
3-2、 設計合理的流量揚程，使膠球系統更合理化
3-3、 設計合理的多迷宮防水結構。

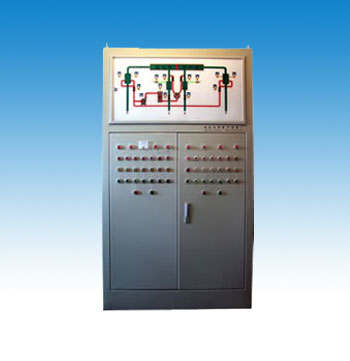

4、PLC自動控制柜
4-1、 PLC自動控制柜采用HMI觸摸屏控制，更先進合理，故障率低。(HMI人機界面式觸摸屏及PLC)
4-2、 實現位置控制，使檢測更準確，到位，確保收球的高回收率。整個過程實現自動化、人性化操作。
4-3、 可實現單電纜遠距離控制（操作及監控）
5、二次濾網|電動二次濾網
5-1、 二次濾網各種不同型號規格，適用不同的水質，安裝位置。排污效果好，自動旋轉排污。
5-2、 不同類型的膠球可選用
6、球閥|電動球閥
球閥|電動球閥適用于兩位切斷、流量調節的場合。球閥與電動執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
7、膠球
7-1標準剝皮膠球
標準剝皮膠球特別適用于各種凝汽器銅管，標準剝皮膠球也是各發電廠常用的一種膠球。膠球由天然橡膠加發泡和特殊添加劑制造而成。標準剝皮膠球可以用于各種膠球清洗設備和水質。
剝皮膠球有效去除生物污垢、高粘性生物污垢。適用于不銹鋼管以及鈦合金管換熱器。
7-2普通膠球
普通膠球表面光滑，主要用于可再剝皮磨打后制成標準剝皮膠球，一些發電廠因管道無較硬沉積才定購光膠球，一般用于不銹鋼管。但對銅管使用的效果不佳。
主要用于去除軟性污垢，適用于冷卻水應用場合，淤泥、粘泥、泥砂等.適用于銅管換熱器。
7-3金剛砂膠球
金剛砂膠球分為全金剛砂膠球和半金剛砂膠球兩種。金剛砂膠球適用于清除各種結垢沉積較多的管道，但對管子有傷害，一般不長期使用，特別銅管更慎用。
有效去除硬質結垢，如：碳酸鈣。適用于鋼管、不銹鋼管換熱器。
三、工作原理
選用合適的海綿膠球，球的濕態走徑比冷卻管內徑略大一點（約1—2mm）且濕態比重和水相近。將膠球從裝球室手孔處投入裝球室內，數量為凝汽器進水室銅管數的10%左右。然后啟動膠球泵，打開系統兩端球閥，膠球就在此循環水進口壓力略高一些的水流帶動下，進入凝汽咕嘟水室。因膠球是一個多微柔軟的彈性體，在循環水進出口壓力差的作用下被擠壓通過冷卻管，對冷卻管內徑進行一次抹擦，使管內壁污垢隨水流帶出，膠球循環水經過水管進入收球網，在收球網板的阻攔下，把膠球分離出來，由膠球泵抽出重新回到膠球室，如此循環往復對凝汽器冷卻管實現連續清洗。
四、膠球清洗裝置的組成

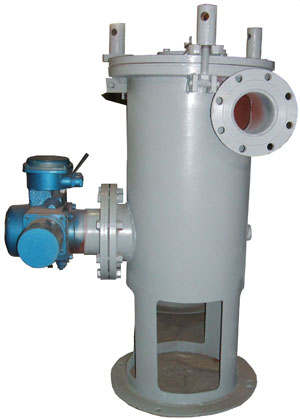

（1）二次濾網：二次濾網是冷卻水凈化裝置的主要設備之一，它清除了大于6mm以上的一切雜物，對保障膠球的暢通無阻和凝汽器的正常工作，起到了關鍵作用。（附圖二）詳細工作參數等情況參閱“二次濾網”專用說明書。電動旋轉高壓水反沖二次濾網結構形式如圖2，它主要由：（1）殼體（2）不銹鋼網芯（3）高壓噴咀（4）傳動機構（5）減速機（6）排污門等六個部件組成。
（2）收球網：收球網是膠球清洗系統中的關鍵設備，它安裝在凝汽器的出水管段上，它的作用是把膠球從冷卻水中分離出來，我廠設計的收球網型式，是漏斗式它克服了柵網板式收球網漏球，堵球等現象,收球率可達95%以上。
（3）裝球室：裝球室是膠球清洗裝置中用于放球、取球、存儲和觀察膠球循環情況的裝置，它由外殼、漏斗、切換閥等組成，并配有觀察窗、放氣、放水電磁閥門等。

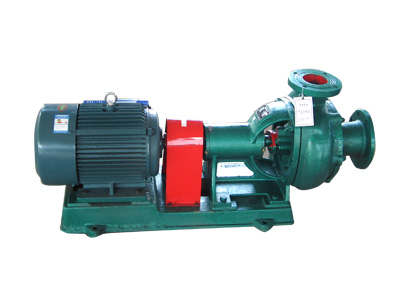

（4）膠球泵：它是膠球清洗裝置系統中使用膠球進行不斷循環的動力設備。該泵是一個專用的無障礙離心泵，其葉輪由兩片葉片構成管狀通道，它具有不堵球、不切球和膠球磨損小等優點。
五、服務范圍：膠球清洗|膠球清洗裝置|凝汽器膠球清洗裝置|膠球清洗系統的設計。成套供貨。技術指導安裝。指導運行。免費培養操作人員。故障診斷。局部性能改造。
