濾油機 真空濾油機
————QJ型多功能復式真空濾油機,高效多功能真空再生凈油機
一、 概述
多功能真空濾油機主要用于電廠、電站、變電站、電器制造廠、造紙廠、電化廠、工礦企業的油品過濾。適用于過濾：透平油、絕緣油、冷凍油及30號以下的機械油中的水份、氣體和雜質。
多功能系列真空濾油機，我們積國內外先進經驗，采用自己研制的油水霧化器和風冷卻技術、升級加熱器、有先進的脫水、脫氣裝置和高效除酸再生裝置及精密過濾器和粗濾器、溫度控制器等組成的一體化油處理先進設備。具有脫氣脫水、除機械雜質、膠體顆粒、酸性物質等功能。主要適用于透平油、變壓器油和30﹟以下的機械油凈化和再生。為了滿足用戶的使用方便，本設備正常是單獨使用，利用真空脫氣、脫水裝置及粗精過濾器對油處理凈化。如果使用廠家的油品乳化，我們可根據廠家要求，根據不同情況增配不同的再生裝置共同使用。
為了提高真空濾油機的性能和可靠性，我們采用了自己研制的升級加熱系統，高效油水霧化系統、風冷卻系統，既可以除去大量的水份和不同的雜質，又可以延長機械使用壽命。溫度采用自動化電路控制。排油泵采用浮球自動化控制系統。結構緊湊、操作方便、體積小、實用性強、經濟效果明顯、節能極佳深受用戶好評。
二、 結構及工作原理
多功能系列真空濾油機主要由粗濾器、加熱器、真空缸、霧化器、真空泵、排油泵、冷卻器、溫度控制器、破沫器，精密過濾器和電器控制等部件組成。由于使用廠家的條件和要求不同，真空濾油機還可增配除酸脫色吸附裝置一體化運行。

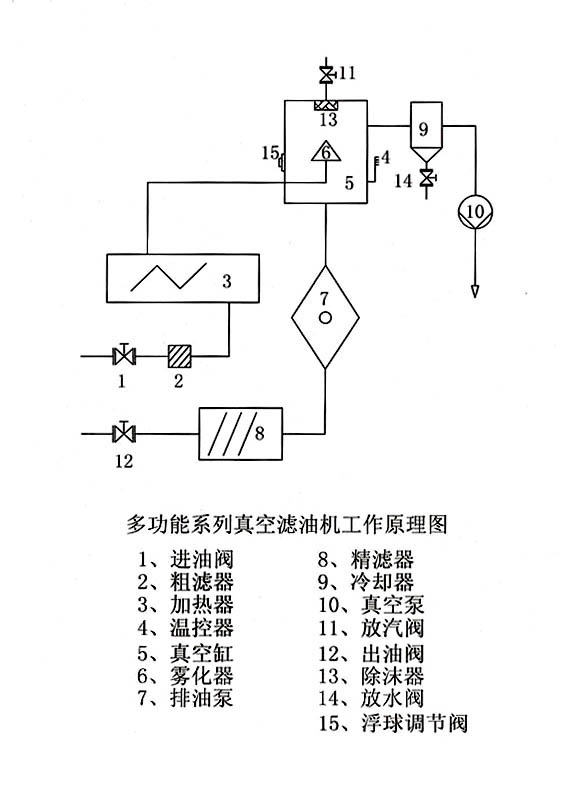

開動真空泵系統，真空表的負壓達到-0、06Mpa時可以打開進油閥（1），待凈化油液從主油箱進入粗濾器（2），經過粗濾器除去油中的較大水顆粒和雜質。粗凈化的油進入加熱器（3），加熱后的油液進入真空缸（5），再通過霧化器（6），在一定的溫度和真空條件下、油水充分霧化、水份蒸發向上、油液降下、油中所含的水份和氣體霧化后被真空泵抽出。進入冷卻器（9），通過冷卻的蒸汽，部分被冷卻成水，部分未冷卻成水，但降溫后被真空泵（10）抽出，從排氣口排出。時刻要觀察真空缸的油位，當油位達到觀察孔中心時，可以將排油的主令開關旋至自動上即可，當真空缸油達到高油位時，排油泵自動排油，當油位達到低油位時自動停泵。靠浮油調節閥（15）控制排油泵，排油泵將油液從真空缸打入精濾器（8）除去微粒雜質后排入主油箱，排油時必須提前打開排油閥（12）。
三、 規格性能

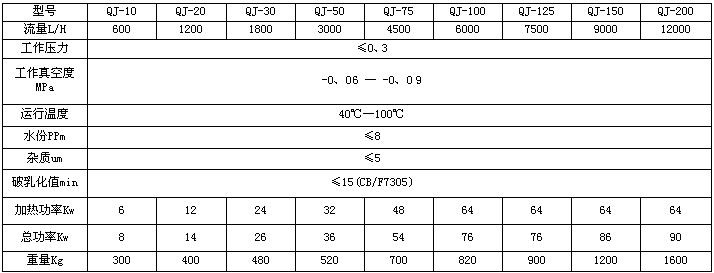

（一） 系列多功能真空濾油機的型號和技術參數表[見表]
（二）、多功能系列真空濾油機的技術性能
- 含水量：≤8ppm
- 破乳化時間：：≤15min
- 酸值：：≤0.2mgKoH/g
- 過濾精度：：≤5μm
- 油品清潔度：7級（NAS1638）
- 油品外狀：透明
- 工作噪聲：∠75dB(A)
四、使用說明
（一） 使用前的準備工作
1、打開電氣箱，檢查所有電氣元件是否完好，如有元件松動、要擰緊，有零碎雜質，要清理。
2、檢查電動機的轉動方向是否正確，應符合指示箭頭的方向。
3、檢查機器各零部件螺栓螺母是否松動，檢查真空泵油窗、油位是否達到油標線。
4、按運行規章接好總電源和接地線。
5、關閉冷卻器排水閥門及所以排污閥門。
6、檢查各鋼絲軟管接頭是否松動，接好進油管路。
（二） 啟動濾油機
（三）、注意事項
1、真空泵的工作溫度不得超過75度。
2、所有電機在無異常噪音的工作情況下電機溫度也不能大于60度使用。
3、注意觀察精濾器上的壓力表，如果表壓超過0、4Mpa時，必須停機清洗更換濾芯、方可投入運行。
4、如果發現進油量過小，須檢查粗濾器，如果濾網堵塞可用煤油清洗后繼續使用。
（四）、停機注意事項
必須先停加熱系統，再停真空泵，打開放氣閥，再停排油泵，關掉進出口油閥，切斷總電源及所有開關，運行周期長了，可打開冷卻器排水閥放水，看是否有水，有水必須排凈，同時真空缸、粗濾器、精濾器的排污閥門，應定期排污，排污后隨時關閉閥門。
|
