一、概述
膠球清洗裝置是汽輪機組在運行當中對凝汽器冷卻管進行有效清洗的設備。該裝置使用性能的好壞直接影響到汽輪機凝汽器的清洗程度和傳熱效果。該裝置的適用范圍相當廣泛，它不僅適用于汽輪機凝汽器的清洗，同時適用于石油、石化、化工、鋼鐵單位；固定管板式熱交換器的冷卻管的清洗，近年來又進入了中央空調的市場，該裝置在連續工作不降低負荷的情況下，可以隨時投入使用，能始終保持冷卻管的清潔狀態，能延長冷卻管的使用壽命，減輕勞動強度，增加經濟效益。是提高電廠、石油、石化、化工、鋼鐵企業凝汽器及熱交換器安全經濟運行不可缺少的裝置。

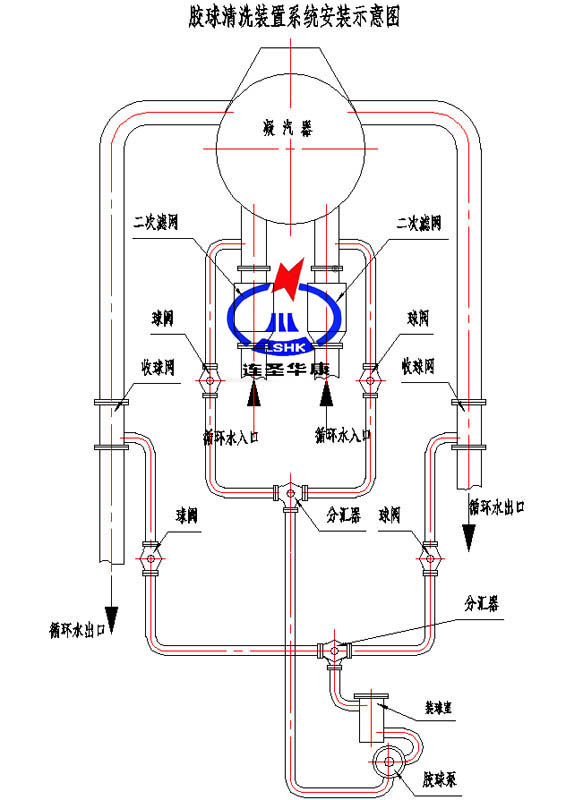

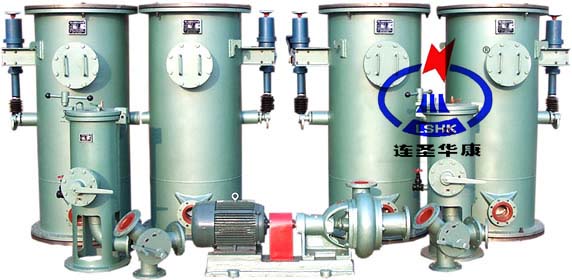

發電廠凝汽器膠球自動清洗裝置系統組成:
1、我公司生產的收球網是目前較其它膠球清洗裝置的更新換代產品,結構形式先進合理.分為柵格網板式(SF型雙柵格網板收球網,SD型單柵格網板收球網)和SL型漏斗式收球網.柵格網板式收球網的柵網板可以轉動,在膠球裝置投運時,網板處于收球位置,在不投運清洗裝置時,該柵網板可旋轉到與水流方向一致的位置；既減少水阻又起到清除柵網板上雜物的作用.網板的轉動定位由電動執行機構執行(DN300～DN700小型收球網為手動控制).柵網板到位與否是保證膠球清洗裝置系統收球率的關鍵之處.
SL型,SD型,SF型收球網(膠球回收網器)
2、膠球泵：它是膠球系統中使膠球進行不斷循環的動力設備，該水泵是一個專用無障礙離心泵，其葉輪由兩片葉片構成管狀通道，它具有不堵球、不切球和對膠球磨損力小等優點。
膠球清洗泵(膠球輸送泵)
3、裝球室：裝球室是膠球清洗裝置中用于放球、取球、存儲和觀察膠球循環情況的裝置：它由外殼、漏斗、切換閥等部件組成，并配有觀察窗、放氣閥、放水閥。
ZQS型裝球室(膠球存儲器)
4、分匯器是一個三通閥，通過導向板的切換可使膠球進入需要清洗的一側凝汽器中工作。一般一臺機組需兩臺分匯器，其進口通徑為DN100，分配口為DN89，膠球投用時可通過窺視窗觀察運行情況。
FH型分匯器(清潔海綿膠球切換三通管閥)
膠球清洗系統相關產品：
二次濾網：二次濾網是冷卻水凈化裝置的主要設備之一，它可以清洗大于6㎜以上的一切雜物，能保證膠球暢通無阻在凝汽器內正常運行，二次濾網起到了關鍵作用。詳細工作參數等情況參閱“二次濾網”使用說明書。電動旋轉反沖洗二次濾網結構形式如二次濾網使用說明書上的圖樣所示：它主要由：（1）殼體（2）不銹鋼網芯（3）傳動機構（4）減速機（5）強排污裝置等部件組成。
XEW型旋轉反沖洗強排污二次濾網(循環冷卻水二次過濾凈化裝置)
我廠生產的清洗凝氣器海綿膠球，可與進口膠球相比,但價格只是進口膠球的1/4，膠球直徑12—28mm海綿膠球全部為天然橡膠制造，品種分金剛砂海綿膠球，剝皮球，光球等。
LSHK凝汽器冷卻管清潔專用膠球(進口膠球,凝汽器清洗用海綿膠球,橡膠海綿球,剝皮膠球,金剛砂膠球,金剛砂海綿膠球)
凝汽器管,冷凝管：我公司生產的凝汽器采用不銹鋼管作為換熱管，管子用脹管法固定在端管板上，中間有隔板支撐管子向上繞曲防止共振，管束布置采用HEI-6的設計技術，用該技術設計的凝汽器為汽流向心式，弧向布置，三角形排列，其特點是汽阻小，過冷度小，管束的耐腐蝕性強，整體使用壽命長。
連圣華康牌凝汽器管,冷凝器管,換熱管,冷卻管
膠球清洗系統凝汽器換管,換熱器專業換管：我公司設有專業化、機械化的換管工程隊，擁有各類拔管、脹管、穿管、切管、管孔清洗等換管工程中需要的各類專用機械設備等。主要從事電廠的凝汽器、高低壓加熱器、冷油器、冷水器等各種換熱器的舊管拆除和新管安裝項目（常用管材有不銹鋼管、銅管、鈦管等）。具有工期短、質量優等特點。
膠球清洗系統凝汽器換管,換熱器專業換管
列管式冷凝器：我廠生產的列管式冷凝器，按材質分為碳鋼列管式冷凝器，不銹鋼列管式冷凝器和碳鋼與不銹鋼混合列管式冷凝三種，按形式分為固定管板式、浮頭式、U型管式換熱器，按結構分為單管程、雙管程和多管程，傳熱面積0.5-500m2，可根據用戶需要定制。
冷凝器,列管式冷凝器
化學補水：凝汽器補水節能裝置技術是電力部推廣的重點節能措施。是通過近幾年來發展起來的一門熱工理論等效焓降法，作為一種新的熱力系統計算分析方法。在冷凝器中增加一套補水裝置，把化學補水科學噴入，使排出的汽體迅速冷卻，從而提高機組真空和回熱經濟性，同時使進入除氧器的水溫提高，含氧量降低，提高除氧器除氧效率。采用該裝置后，煤耗可下降1-3克/千瓦時。半年就可收回投資。
膠球清洗系統冷凝器化學補水,冷凝器科學補水真空除氧裝置
我公司生產的膠球清洗裝置是目前國內更新換代產品，膠球清洗裝置主要分A、B兩大系列；A系列為漏斗式膠球網產品.B系列為沖孔板網式收球網，本裝置主要組成部件由先進的強排污反沖清二次濾網和收球網組成，兩大系列收球網是當前國內對冷卻管清洗產品。它具有以下特點：
1、 設計結構新穎合理。
2、 操作方便。
3、 膠球回收率可達（≥98%）。
4、 二次濾網過濾能力強。
二、A、B系列的使用范圍
1、A系列漏斗式收球網主要適用于25MW以下發電機組凝汽器冷卻水管的清洗裝置，同時適用于各種熱交換器對冷卻管的清洗的使用，提高熱交換的經濟效益。
2、B系列沖孔板網式收球網廣泛用于25MW以上汽輪機組的凝汽器冷卻水管的清洗使用。
三、A、B兩大系列膠球清洗裝置產品的優點
1、我公司生產的A、B兩大系列產品克服老膠球清洗的漏球、切球、跑球的缺點。
2、收球率：投球達到飽和狀態下收球率可以達到98%以上。
3、采用不銹鋼沖孔板作為攔網，膠球的使用壽命可以延長3—4倍時間。
四、工作原理
選用合適的膠球，將膠球從裝室手孔處投入裝球室內，投球數量為凝汽器冷卻水管數的10%左右。先打開收球網的球閥，然后啟動膠球泵，再打開裝球室上的放氣閥，排完裝球室內的空氣，關閉排氣閥，再打開送球管道中間的球閥，當水流正常運行時慢慢打開裝球室的切換閥，不宜過猛的切換，膠球在循環水流的帶動下進入凝汽器水室。膠球在循環水進出口壓力差的作用下洗刷冷卻管內泥沙污物，對冷卻管內進行一次抹擦，使冷卻管內壁泥沙污垢隨著水流帶出，膠球經循環水的帶動下進入收球網，在收球網阻攔下，將膠球分離出來，由膠球泵吸出重打入裝球室，按此規律往復循環對凝汽器冷卻水管進行連續清洗。
訂貨須知:
1、定貨范圍是需求全套還是其中之一。
2、提供凝汽器循環水管內外徑尺寸及凝汽器冷卻管內徑尺寸。
3、收球網是否要電動執行機構。
4、一般廠家采用共用制,即配兩臺收球網,兩臺分配器,一臺裝球室,一臺膠球泵,一臺電器柜(根據水質決定是否配二次濾網)。
5、循環水流量設計值及水中雜質含量。 |
