鍋爐循環夢燒技改項目高加氣液兩相流疏水器的應用？
鍋爐技改項目及用途：
一、垃圾焚燒循環流化床鍋爐廠運行在線取鐵絲技術說明：
1、存在問題：循環流化床垃圾焚燒鍋爐在運行中，出現爐膛內被大量鐵絲團等異物堵住導致無法連續正常運行，是這個行業目前普遍存在的問題，對鍋爐運行的經濟性和安全性都有較大的影響，甚至導致無法正常供熱。
2、解決辦法：通過在鍋爐爐膛本體上進行技術改造（增加一個排障裝置），如果鍋爐在運行中發生排渣管被鐵絲堵住，就可以通過排障裝置進行人工處理，及時對排渣口進行有效疏通，不但能夠把鐵絲團清理出來，還可以把一些把一定體積內的鐵桶都清理出來，保證了鍋爐的連續穩定運行（該項技術已在改造后的鍋爐成功運行了八年時間），既提高了鍋爐運行的經濟性，同時大大降低了安全隱患，同時該項技術改造還有技術成本低的特點。
二、鍋爐運行煤倉（給煤機）堵煤技術改造:
1、存在問題：鍋爐運行時出現由于煤倉（給煤機）堵煤，導致鍋爐斷煤，引起鍋爐床溫波動影響負荷，甚至引起鍋爐熄火。在雨季時由于煤中水分增加引起堵煤現象更加頻繁，嚴重影響了鍋爐的連續穩定運行。有些廠家為了解決這個問題，在給煤機現場派專人看護，導致生產成本增加等問題。
2、解決辦法：通過在給煤機與煤倉在加裝一個自動松煤裝置，鍋爐運行人員通過遠程控制（無須現場派人處理），就可以解決鍋爐運行中斷煤的問題，該裝置有投入成本低、運行也是微成本的優點，但可以達到高效率的解決鍋爐運行中堵煤的問題。

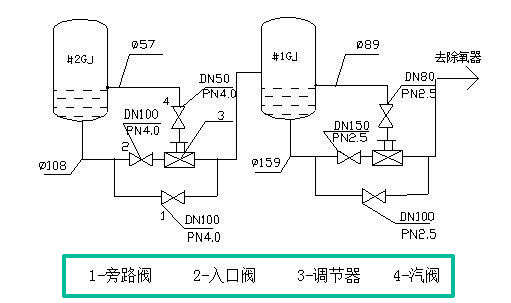

三、高加氣液兩相流疏水器安裝簡圖：
①該調節器無互換性需對號安裝，調節器箭頭方向與疏水流向相同。
②調節器在安裝時應盡量靠近容器本體。
③調節器可以水平安裝也可垂直安裝，不影響使用效果。
④入口閥與調節器可以直接連接，也可以有≤250㎜的短管連接，但入口閥前、調節器后應有≥200mm的直管段。
⑤相變管開孔中心高度應在正常工作水位點，與疏水管安裝走向同一側。
⑥具體安裝尺寸需根據實際情況現場給出。
⑦本裝置中的閥門均為閘板閥，須嚴密無泄漏。

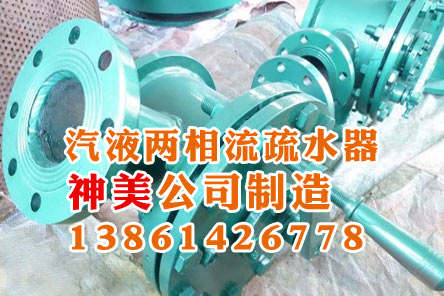

四、高加氣液兩相流疏水器外型圖：
1、殼體材質為#20鋼
2、殼體內閥芯材質為1Cr13
五、高加氣液兩相流疏水器外型尺寸及重量：
?108 Dn100的調節器外型尺寸：
4.0Mpa L×G×H 360×235×287 Φ=165 ?159 Dn150的調節器外型尺寸：2.5Mpa L×G×H 280×270×259 Φ=165
六、高加氣液兩相流疏水器孔位置示意圖：
注：
1、開孔方式：安放式、插入式均可。
2、開孔直徑應和所選用調節器相變管規格相匹配。
3、開孔位置為使相變管盡量的短，開孔可選在疏水管走向一側，如與其他管路干涉，可適當旋轉選位。 |
