立式清洗全自動濾水器運行、安裝及維護技術交流
一、立式清洗全自動濾水器概述：
DL型立式立式清洗全自動濾水器廣泛用于發電廠的冷卻水系統中對江、河、湖、海水中的塑料、薄膜、雜草、紙屑、木塊、魚類等懸浮物進行有效過濾，避免熱交換器在冷卻水側的堵塞。

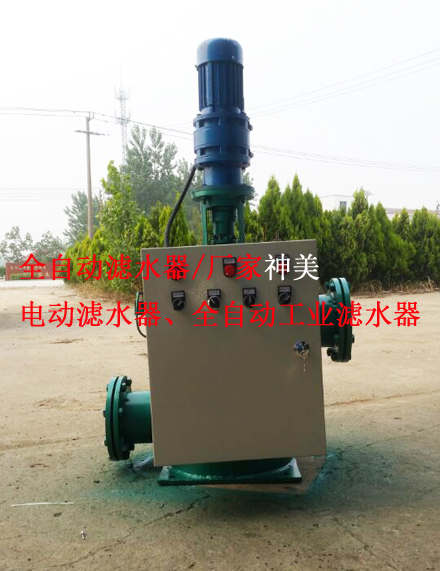

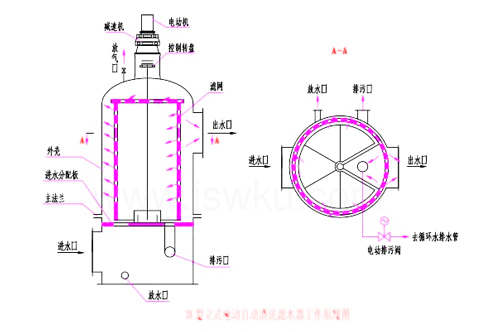

二、立式清洗全自動濾水器工作原理(見附圖)：

水從立式清洗全自動濾水器下部的進水口進入進水室，進水室上部有一塊進水板，進水板上開有一個弧形孔，水從弧形孔進入圓柱形濾網的內側，在圓柱形濾網的表面開了若千小孔，水從濾網內側流到濾網外側，雜質被擋在濾網內側，隨著運行時間的延續，濾網內側壁上雜物越積越多。濾網內側有4-8塊隔板，上圖為6塊隔板，它把濾網內側分隔成6個獨立的扇形小室，其中s個扇形小室與進水板的弧形進水孔相通，起過濾作用，進水板上除開設弧形孔外，還開設了一個排污孔，排污孔與通向循環水排水管的排污管相連，排污管上裝設一個電動排污閥，當電動排污閥開啟時，在與排污孔相對應的一個扇形小室中，水從濾網的外側流向濾網的內側，通過排污管流向循環水排水管。
通過控制箱面板上計時器的設置，濾網能定期順時針轉過60*，即一個獨立扇形小室與排污孔相通，濾網內側的雜物由濾網外側的水沖入排污管，對這個扇形小室的濾網表面進行清洗，清洗時間為2~8分鐘，然后再轉過60。重復以上過程,系統每小時(可調)自動清洗一次濾網。
如果水質不太臟，為了節約用水，可實現間斷清洗，正常運行時可不打開電動排污閥，根據水質情況定期啟閉排污閥。本設備的控制系統可整定電動排污閥每隔2-8小時開啟一次，每次開啟的時間為10-60分鐘，從而完成間斷清洗的功能。
當垃圾較多時，可采用連續反沖洗，通過把控制器面板上反沖洗開關置于開啟位置來觸發。本設備的控制系統可根據水質情況任意調節排污時間。
工作方式:自動和手動。
自動控制模式采用時間控制模式。系統每8小時(可調)自動清洗一次濾網。需要時可采用手動控制模式。當電動機失去電源或損壞時，拔去聯軸器中方鍵可手操轉盤，實行手動清洗。
三、立式清洗全自動濾水器主要結構：
本設備主要由筒體、濾網和傳動機構三部分組成。
㈠筒體由上下兩部分組成。下簡體為進水室，下筒體上有排污口、放水口和進水口，進水板在進水室上部，依靠主管支承在底板上。上簡體由圓筒和封頭組成，上筒體上有出水口，封頭上有一根放氣管，封頭上焊有座架，用于支承傳動裝置。上下簡體依靠法蘭連接。
㈡濾網由軸、隔板和網板組成。軸的下端支承于軸座上，軸的上端與聯軸器相連。隔板和網板的材料均為1Cr18Ni9Ti,網板上的小孔直徑一般為中6mm，網板上的小孔均經過擴孔，表面光滑，易于清洗。
㈢傳動機構由電動機、行星擺線減速機和聯軸器組成。聯軸器中有根方鍵，當電動機失去電源或損壞時，拔去方鍵可手操轉盤，實行手動清洗。在聯軸器下方安裝的轉盤上，有4-8塊撞塊，它與行程開關起控制濾網的轉和停。
四、立式清洗全自動濾水器技術規范：
額定流量:2000、2500、3000、4000、50300、400、600、800、1000、1500、OO、6000t/h
額定流量下的阻力:sE0.02MPa
工作壓力:0.25MPa
水壓試驗壓力:0.375Mpa
工作電壓:380V
減速機的出軸轉速:0.7-1.2r/min
排污水量不超過濾水總量的5%
五、立式清洗全自動濾水器運行：
⑴運行前應檢查電動機、電動頭和控制箱的絕緣，合格后方可進行下一步操作。
⑵確認濾網轉停時間和排污閥開關時間，如安裝后調試或大修后調試則應調整時間繼電器，注意調整時間繼電器時必須切斷電源，不可帶電作業。
⑶運行前檢查減速機內油質、油量、合格后方可啟動。
⑷運行前檢查濾網轉動是否靈活，如發現卡澀或有異常聲響應檢查原因，消缺后方可啟動。
⑸檢查各閥門開關是否靈活。關閉出水閥、電動排污閥、放水閥，開啟進水閥和放氣閥。當放氣閥出口冒水后關閉放氣閥。
⑹向濾網電動機送電，觀察濾網旋轉是否平穩，行程開關與轉盤上的撞塊位置是否吻合，濾網的轉停時間是否達到要求，如不符要求則應停止運行，并予消缺。
⑺開啟出水閥，檢查濾網運轉是否平穩，填料處有無漏水，如有漏水應擰緊填料蓋螺母，做到濾網轉動正常，填料處不漏水。
⑻檢查電動排污閥開閉時間是否符合要求。
⑼啟動冷卻水升壓泵后，應對立式清洗全自動濾水器再做一次全面檢查，如無異常情況，則立式清洗全自動濾水器進入正常運行狀態。
⑽立式清洗全自動濾水器停役后，關閉進出水閥和電動排污閥，開啟放水閥和放氣閥。放空存水，以免冬季結冰脹壞管子。如作為運行備用，則可不必開啟放水閥和放氣閥。
六、立式清洗全自動濾水器安裝維護說明：
①凡出廠產品均經過水壓試驗，合格后方可出廠。
②安裝前應檢查立式清洗全自動濾水器基礎是否完整、堅實，基礎上的地腳螺孔尺寸或表面預埋鐵件是否與立式清洗全自動濾水器底板一致。
③應使立式清洗全自動濾水器的底板與基礎接觸均勻，保持立式清洗全自動濾水器垂直，不得傾斜。當采用地腳螺栓時，應擰緊地腳螺母，使地腳螺栓與基礎鋼筋鉤牢，并進行兩次灌漿。
④當采用預埋鐵件時，應將立式清洗全自動濾水器底板與預埋鐵件焊牢。按減速機說明書要求、加好潤滑油潤滑脂。
⑤調整行程開關架和行程開關位置，使行程開關上的滾輪與轉盤上的撞塊位置相一致。
⑥調整電動排污閥的時間維電器，使得電動1小時開月一次，開啟的延續時間為一小時。
⑦檢查電動機、電動頭和控制箱的絕緣，合格后方可送電、并檢查控制箱上指示燈是否正常。
⑧啟動濾網，檢查停轉是否正常。
⑨檢查電動排污閥是否按時開啟，開啟的延續時間是否符合要求。
⑩跟隨主機大修，每次更換填料盒中的填料。
當減速機采用潤滑油潤滑時，應經常添加或更換潤滑油，具體要求詳見減速機說明書。
|
