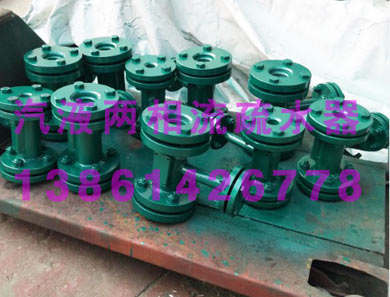

高加汽液兩相流疏水器自動調節技術的經濟性分析
高加汽液兩相流疏水器》》》》氣液兩相流疏水器》》》》汽液兩相流自動調節裝置》》》》汽液兩相流液位控制器》》》》高加疏水器》》》》蒸汽自動疏水器等產品使用說明：
高加汽液兩相流疏水器的疏水流經特設的前端閥芯受阻后，進入閥腔內部，容器內液位緩緩上升到相變管接口處，相變管由汽相信號轉變為液相信號。此時，前端疏水與液相管疏水混合，向特設的后端喉部流動。（后端閥芯為控制擴壓端）由于喉口面積設定不變，當液位上升到所需正常水位時，疏水排量最大；當液位降低時，用汽量信號增加，進入調節器內部，使喉部疏水的有效通流面積減小，疏水排出量減少，從而達到控制水位目的。
高加汽液兩相流疏水器調節器內汽量的多少決定疏水排量的大小，而調節汽量由加熱器內液位的高低決定，通過相變管（信號管）采集，達到調節水位目的。
高加汽液兩相流疏水器調試說明要求：
①就地水位計指示清楚，電接點水位計信號準確無誤；
②高加保護動作穩定可靠；
③其它高加水位穩定，如發生突變會影響本級調節作用；
④閥門無內泄漏，操作正常；
⑤危急疏水門無泄漏（影響疏水量大�。�。
高加汽液兩相流疏水器試驗步驟：
必須在最大負荷下進行調試：
⑴將旁路閘門、主調節門、信號筒切斷門全開，正常時應無水位；若出現水位，應檢查管路及閥門是否有堵塞問題產生。
⑵關上旁路門，仍開主調節門；可能出現情況：無水位（或很低水位）說明符合運行參數（可以進行以下3操作）。有水位并較高：說明設計參數與運行參數有偏差，必須再將旁路閥門開一點（至較低水位，進行修正后再繼續3 操作）。
⑶調節主調節門：逐漸并閉，水位應慢慢上升（此時要慢慢地開啟該閥門），在水位接近正常時停止操作，觀察水位上下波動情況。若水位在一定范圍內上下波動說明已具備調節特性，可維持該位置不變，以后也不必再動（若想提高水位可再關一點）。若水位不穩定（上升、下降而不恢復原位置），說明沒有進入自調節就必須再關，開閥門進行調節直到穩定為止，若難以穩定，分析原因（可能上級疏水變化太大，也可能汽量、汽壓變化太大其它因素等）。
高加汽液兩相流疏水器調節特性及低負荷試驗：
在不同負荷時，記錄下水位的變化情況，根據波動范圍細調節，逐漸降低負荷至低負荷（機組投高加的經濟運行最低點）狀態，檢驗水位保持情況。如延長時間無水，再調節主調門至有水位，漸升至大負荷時，水位上升不到報警限位即可試驗通過，若達到極限，須與廠家協商進行必要的修正。
高加汽液兩相流疏水器注意事項:
整個調試工作需當班值長同意，汽機值班人員操作。作好高加滿水的事故預想，若遇機組其它事故，停止試驗，退出現場。
高加汽液兩相流疏水器基本原理
加熱器的疏水由閥體入口進入閥腔，信號管根據液位高低采集汽相、液相信號直接進入閥腔，與疏水混和后流經特定設計的喉部。當液位上升時，汽相信號減少，因此疏水流量增加；當液位下降時，汽相信號增加，疏水流量降低，達到有效阻礙疏水的目的。
高加汽液兩相流疏水器技術特性：
1)液位自調節能力強，適用于工況變化大的設備；
2)無機械活動部件，無氣動、電動控制系統，可靠性高，免維護；
3)本裝置為全密閉結構，無任何活動泄露點，安全性高；
4)內芯采用優質不銹鋼材料，能滿足設備長期運行的特點，壽命長；
5)液位控制穩定，大大緩解了管道內汽蝕和振動現象；
6)無電氣控制系統，系統簡化，便于現場安裝；
7)自調節能力強；
|
|
