一起來了解射水抽氣器改造技術的作用與優勢吧！
射水抽氣器是對凝汽器真空及其他設備真空的一款節能產品。今天神美公司通過對福州一家射水抽氣器改造項目進行分析該產品的作用與優勢。
一、射水抽氣器概述
1、抽汽器型號：C-40；
2、現有真空度：-0.086MPa；
該類型射水抽氣器由于設備結構設計老化、換熱器工作效率下降及技術配套等方面原因，易造成機組真空狀況不佳，真空值不穩定、經濟效益差等系列問題，這些因素已影響到機組的安全經濟運行。
二、射水抽氣器技術要求
1、射水抽氣器抽氣能力：整體改造完后真空要比原來有所提高。
2、射水抽氣器外殼體材質：碳鋼
3、通流部件采用耐腐蝕材料不銹鋼 0Cr18Ni9Ti。
4、射水泵需要加裝跳閘聯鎖及低水壓聯鎖。射水泵一用一備，可在 DCS上操作， 水泵做聯鎖，就地有事故停泵按鈕。
5、射水泵出口母管需要加裝就地壓力表，等級 0-1MPa，并通過壓力變送器接入DCS，需變送器一個，需要電纜約 140 米。
6、安裝完成后，抽氣器、射水箱及系統所有管道、支架需要固定并做防腐處理。
7、電氣部分，射水泵電機接線至380V，需電纜約80米。
三、射水抽氣器技術分析
1)射汽抽氣器
射汽抽氣器具體參數為：
1、進汽壓力：1.6MPa；
2、額定溫度：360；
3、耗汽量：400Kg/h；
4、工作真空度：-0.086MPa射汽抽氣器耗功大，檢修成本高，無法節能經濟運行。
2) 射水抽氣器

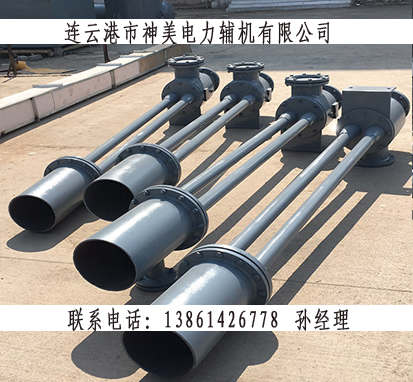

射水抽氣器是一種新型氣、水混合裝置, 抽氣動力源全靠水，由水質點裹脅干空氣, 從而實現最佳真空度。
（1）射水抽氣器主要參數如下：
設備名稱 型 號 工作水壓 抽氣量 抽吸壓力
射水抽氣器 TCA-N12 0.35MPa 12kg/h 0.004MPa
（2）配套水泵電機參數如下：
名 稱 射 水 泵
型 號 IS100-65-200B
流 量 95 m3/h
揚 程 44 m
轉 速 1450 r/min
汽蝕余量 2.5 m
電機型號 Y160L4
功 率 18.5 KW
轉 速 1470in
四、射水抽氣器優勢經濟效益分析
1、進汽壓力：1.6MPa；
2、額定溫度：360；
3、耗汽量：400Kg/h；
4、工作真空度：-0.086MPa；
射汽抽氣器經濟性分析：
1、射汽抽氣器耗量≥400Kg/h；
2、蒸汽200元/噸，200元×0.4=80元，按年發電350天計算：80×24 h×350=672000.00元
3、射水抽氣所配電機 18.5KW，按年發電350天計算：18.5Kw×24 h×350=155400KW/h年節省電費：155400Kw/h×0.5元/度=77700.00元年節省費用：672000.00元－77700.00元=594300.00元。根據以上計算結果, 射水抽氣節能效果特別明顯。
五、射水抽氣器安裝說明
本射水抽氣器安裝工作量小，改造工期短。系統連接基本上按電廠常規設計布置。具體改造方法為凝汽器0米現場布置一臺9m3水箱，射水箱中間設置一中間隔板，在其旁邊布置兩臺射水泵，其中一備一用，在射水箱上布置兩臺射水抽氣器，其中一用一備。安裝高度在5m左右，其空氣和原系統管道連接，隔斷或關閉原射水抽氣器空氣閥門。安裝時，盡量減少閥門、彎頭等，以期最大限度地降低水阻、汽阻，降低由此造成的射水壓力損失。 |
