射水抽氣器是否有安裝的必要？射水抽氣器的作用？
在現如今這個時代，科技化逐漸接近我們生活，但是很多人卻并不了解什么是節能產品，或者說還在糾結是不是要一定安裝射水抽氣器產品。

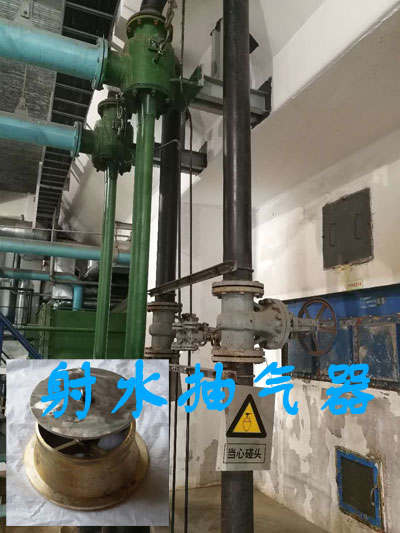

射水抽氣器設備是汽輪機組的主要輔助設備之一。在機組啟動時,需要用它把汽、水管道和一些設備中的空氣、疏水抽走,并在凝汽器汽側建立一定真空,以加快啟動速度,避免汽水沖擊，正常運行中,需要用抽氣設備及時地抽出凝汽器及真空系統中漏入的不凝結氣體,維持凝汽器的真空。所以說安裝射水抽氣器是非常有必要的。
通過以下的幾點說明介紹射水抽氣器的作用。射水抽氣器布置方式閉式系統:這是傳統的布置方式,將射水抽氣器置于射水箱之上,以射水泵-抽氣器-水箱循環供水,應投入一定量的補水,以控制夏季使用射水箱水溫。開式系統:“開式循環”就是射水泵進水來自循環水進水管,而排水管則接入地溝,其優點是:
①夏季可降低水溫48,將可提高真空715mm汞柱。
②余速抽氣器投入后不會影響水溫。
③避免了因排出氣體的過壓縮而引起的功率損耗,其缺點是增加了循環水消耗量。
射水抽氣器的安裝與抽吸能力分析射水抽氣器的安裝質量與抽吸能力密切相關,主要應注意如下幾個方面:
⑴射水抽氣器安裝應垂直,各段在組合時應嚴格對中,支撐支架應穩固。
⑵射水抽氣器安裝高度適當,對采用閉式循環的抽氣器其余速接口高于水面1.5m以上。低耗高效抽氣器,由于出口余速相對小一些,故出口埋入水的深度不宜過深,否則會導致在水壓偏低或夏季水溫升高時,影響抽吸能力,其出口管入水深度以250300mm為宜。抽氣器的補充冷卻水應加至水泵進口處,以發揮其冷卻效果。增加擴壓管出口截面到排水箱水面的高度,可相應地使這段液柱高度增加,在水面上為大氣壓的前提下,可使擴壓管出口截面壓力降低,所需的壓縮功減少,這樣在其他條件不變時,就可以獲得更低的吸入壓力。
⑶對開式循環射水抽氣器,其出口管應盡量短,彎頭好不多于一只,并采用大半徑彎頭,其水平管段應向外傾斜,其傾斜度>3/1000mm。管道插入循環水出水管內應接有向出水方向中的彎頭一只,以利氣水混合物的排出。
⑷對閉式循環的抽氣器,在夏季,其下置式的射水抽氣器不宜使用,射水箱的結構應有利于空氣的排出,上述措施均有助于水箱水溫的降低。在相同的抽氣量下,工作水溫升高,抽氣器混合室壓力也升高,這是因為混合室內絕對壓力低、工作水溫升高,水易汽化。由于汽的比容比水大得多,所以混合室壓力升高,抽氣能力下降。
⑸射水抽氣器本體安裝前應以0.5MPa壓力的水壓試驗,五分鐘不漏。
⑹當每機僅安裝一臺抽氣器時,空氣管道不必過高，當安裝兩臺抽氣器時,為避免水經備用射水抽氣器逆止閥返入凝汽器,其空氣連通管高度應11m。
⑺射水抽氣器空氣進管口口徑一般與凝汽器空氣出口管相同,長度應盡量縮短,以降低阻力;在管道上,除閥門及設備接口外,均不采用法蘭連接,以減少空氣漏入量。 |
