電循環水自動排污反沖洗濾水器供貨范圍技術參數介紹？

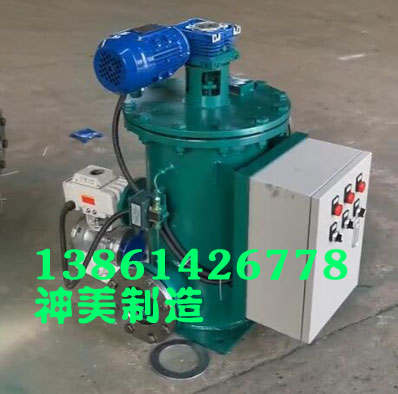

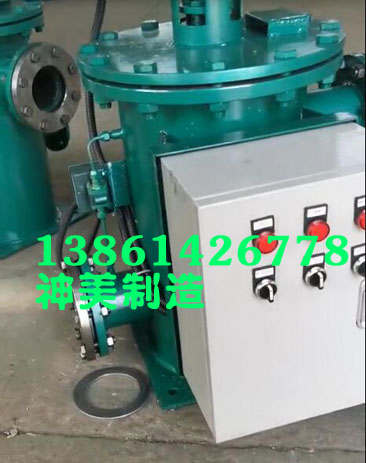

電循環水自動排污反沖洗濾水器供貨范圍技術參數介紹？全自動濾水器組裝中，全自動反沖洗式濾水器生產現場，工業電動濾水器廠家小視頻網址http://www.hq6778.com/news_show.asp?id=393供大家觀看。
設備范圍循環水自動排污反沖洗濾水器進出口法蘭之間的本體及輔助設備。
序號 設備名稱 型號規格 單位 數量 生產廠家 備注
1開式循環冷卻水循環水自動排污反沖洗濾水器 套 1
2濾網電動減速機構 臺 1 包括電機
3差壓開關 套 1
4一體化電動排污閥及連接件 套 1
5PLC電控箱及連接電纜 套 1
6壓力表 套 2
7放氣閥及連接件 套 1
8排水閥及連接件 套 1
9儀表截止閥 臺 2
10配對反法蘭及連接件 套 1
11地腳螺栓及連接件 套 1
系統閥門清單
序號 名稱 規格型號 單位 數量 產地 生產廠家 備注
1排污閥 臺 1
2排水閥 只 1
3放氣閥 只 1
4儀表閥門 只 2
國內分包與外購部件
序號 設備名稱 型 號 數量 分包商名稱 產地 備注
1濾水器電動減速裝置 1臺
2電動排污閥 1臺
3放空氣閥 1只
4放水閥 1只
5針型閥 2只
7差壓開關 1臺
8行程開關 1只
交貨進度
序號 設備/部件名稱、型號 交貨時間 交貨地點
1開式循環冷卻水濾水器
2備品備件
3專用工具
4其它
技術文件和圖紙
1 在設備投標階段，投標方需提供如下資料，包括但不限于此：
1.1 循環水自動排污反沖洗濾水器的外形尺寸、安裝尺寸圖
1.2 循環水自動排污反沖洗濾水器接口尺寸、許用力和力矩圖
1.3 供貨和設計界限圖
1.4 重量、基礎載荷圖
1.5 儀控清單（包括制造廠）、各參數整定值、控制箱尺寸及安裝要求、原理接線圖、端子排出線圖以及電負荷要求等。
2 配合工程設計的資料與圖紙如下，包括但不限于此：（投標方應在技術協議簽定后7日內及時提供滿足工程設計的正式資料和圖紙。）
1 設備基礎圖（含詳細布置，動、靜載和抗地震結構圖）。
2 設備外形尺寸圖，總平面布置圖，正視圖，側視圖，并有詳細尺寸。
3 與有關設備配合接口圖，管道連接圖，法蘭和焊接接口尺寸，重要部件的組裝圖。
4 設備部件明細表（含規范、數量、重量和材料）。
5 設備總裝配圖。
6供貨和設計界限圖
7供貨范圍、備件及專用工具清單
8電動機部分:
電動機總裝圖
過電壓保護原理圖、接線圖、及安裝圖
電動機在額定電壓和最低起動電壓下的轉矩曲線
出廠試驗報告合格證
9循環水自動排污反沖洗濾水器熱控部分
包括以下內容:控制原理圖、工藝流程圖、測點明細表及測量參數的設定值，儀表和測量元件清單，控制、保護、聯鎖要求等。
3 設備監造檢查所需要的技術資料
3.1 投標方應提供滿足規范書設備監造檢查/見證所需要的全部技術資料。
3.2 施工、調試、試運、機組性能試驗和運行維護所需的技術資料，包括但不限于：
1)提供設備安裝、調試和試運說明書，以及組裝、拆卸時所需用的技術資料。
2)安裝、運行、維護、檢修所需詳盡圖紙和的技術資料(包括設備總圖、部件總圖、分圖和必要的零件圖、計算資料等)。
3)設備安裝、運行、維護、檢修說明書(包括設備結構特點、安裝程序和工藝要求、啟動調試要領、運行操作規定和控制數據、定期校驗和維護說明等)。
4)投標方須提供易損件清單。
4 投標方提供的其它技術資料，包括但不限于：
4.1 檢驗記錄、試驗報告及質量合格證等出廠報告。
4.2 投標方提供在設計、制造時所遵循的規范、標準和規程清單。
4.3 設備和備品管理資料文件(包括設備和備品備件發運和裝箱的詳細資料，設備存放與保管的技術要求，運輸超重超大件的明細表和外形圖)。
4.4詳細的產品質量文件(包括材質、材質檢驗、焊接、熱處理、加工質量、外形尺寸、性能檢驗/試驗等)的證明。
3. 技術資料交付及編號方法
在技術規范書簽字后，賣買雙方或投標方間技術資料的交換，都應采用信件的形式，信件經郵政快件傳遞。其它往來信息，可采用傳真的方式，傳真須經授權指定的人員簽字。電子郵件可以用來傳遞非正式的信息，重要信息經電子郵件傳遞后還須經傳真或信件的方式加以確認。
以上所有正式資料上注明“肇東市中國能建生物質熱電聯產示范項目工程專用”字樣，并注明版次。最終資料提交后不得任意修改，設備到貨后與所提資料不符所造成的一切返工和損失由投標方負責賠償。
最終圖紙注明投標方、招標方的訂貨技術規范書號并有明顯的最終版標記，并在按照招標方的要求對所供的設備進行KKS編碼的編制。
1主要參數
開式循環冷卻水濾水器
序號 項目 單位 數值 備注
1循環水自動排污反沖洗濾水器型號
2型式
3最大工作壓力 MPa（g）
4設計壓力 MPa
5冷卻水設計溫度 ℃
6通流倍率
7安裝方式
8殼體外徑×壁厚×長或高 mm×mm
9濾芯網孔凈間距 mm
10運行水阻 mH2O
11反沖洗轉子的電動執行機構參數
12數量 臺 1
13排污閥的電動執行機構參數
14
1415反沖洗時間間隔 h
15反沖洗時間 min
16
1517反沖洗動作時壓差控制值 kPa
17電動排污球閥 DN
18放水閥 DN
19排氣閥 DN
20各接口法蘭
公稱壓力 進口 MPa
出口 MPa
21各接口管
規格(×S) 進口 mm
出口 mm
22重量 空重 kg
滿水重 kg
23濾芯數量 個/臺
材質表
開式循環冷卻水濾水器
序號 部件名稱 材質及牌號 單位 尺寸 數量/重量 產地 備注
1 殼體 Q235 mm
2 端蓋 Q235 mm
3 接管 TP317 mm
4 網芯 TP317 mm
5 法蘭 Q235 mm
6 傳動桿 TP317 mm
7 轉子 TP317 mm
8 內部螺栓 TP317 mm
9 排污閥 TP317 mm
10 排污管道 TP317 mm
11 反法蘭 Q235
12 法蘭連接件 Q235 |
