全自動濾水器使用存的問題及自動濾水器系統設計結構方案?水電廠全自動濾水器的正常運行是保證水電廠技術供水系統設備安全運行的一項重要內容，根據水電廠水源的實際情況,選擇一種可靠性高和適應實際水質情況的濾水器，是水電廠技術供水系統運行可靠的保證。
目前,我國部分水電廠全自動濾水器濾水系統不能有效排污。特別是夏季.暴風雨季節,水中污物更加突出,再加上近年來越來越多的塑料瓶、袋等雜物的增多, 給電廠安全經濟運行造成困難, 機組人員需經常進行人工清理不但造成經濟損失,而且增加了工人的勞動強度。

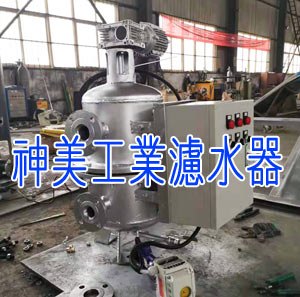

全自動濾水器/旋轉式濾水器主要用于水力發電廠的生產用水過程中，對進入水廠原水中2cm3上的。漂浮雜物進行過濾除雜。該設備安裝在水處理車間的進水管道入口處,根據生產用水量的實際需要既可單臺使用,也可多臺并聯運行。旋轉式全自動濾水器的基本工作原理是根據旋轉式濾水器進水口、出水口之間的水位壓力差來控制旋轉式全自動濾水器的除雜排污。
正常濾水過程:由于旋轉式全自動濾水器進水與出水口的水流正常，產生的壓力差低于差壓控制器設定值，因此,差壓控制器內微動開關無動作輸出，原水正常過濾.

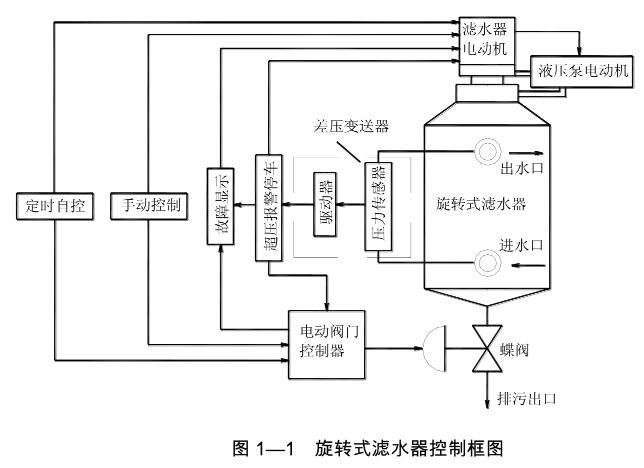

除雜排污過程:由于旋轉式全自動濾水器長時間過濾原水，勢必在濾水器內的過濾孔中阻塞大量的水中漂浮物,使得進水口的水壓大于出水口的水壓出水量減少，進、出水口產生的壓力差高于差壓控制器設定值，這時差壓控制器內微動開關動作輸出 ,常開觸點閉合，接通控制系統進行除雜排污。除雜排污后旋轉式全自動濾水器又恢復正常濾水狀態，生產供水系統安全運行。旋轉式全自動濾水器控制框圖如圖1-1所示。
控制圖-1
1)手動調試和檢修:SA1手柄指向左45°時,接點SA1-1接通,通過SB1、SB 2控制按鈕,手動開1關電動閥，通過SB3、SB4控制按鈕,手動開/關濾水器電動機，以便于系統調試和檢修。
2)人工除雜排污: SA1手柄指向右45°時,接點SA1-2接通，人工起動、停止旋轉式全自動濾水器進行除雜排污。
3)定時自動除雜排污:SA1手柄回霧位時,若原水中雜物較少,固體漂浮物也較少,因此,水處理車間的旋轉式全自動濾水器長時間正常濾水，不能進行差壓自動除雜排污.由于旋轉式全自動濾水器長時間置于水中，各 個機械傳動機構會銹蝕, 影響過濾和除雜排污或導致旋轉式全自動濾水器損壞，因此,需要具有定時自動除雜排污功能。
4)差壓自動除雜排污: SA1手柄回霧位時,若濾水器進、出水口產生的壓力差高于差壓控制器設定值時,旋轉式全自動濾水器自動進行除雜排污,直到濾水器進、出水口產生的壓力小于差壓控制器設定值時,旋轉式全自動濾水器自動停止除雜排污,恢復正常濾水狀態。
5) 超壓停機:旋轉式全自動濾水器內部的過濾孔被小顆粒雜物堵死無法排出,進、出水口的壓力差較高,雖然進行了除雜排污,但是進、出水口的壓力差仍然未能降到正常值,差壓控制器內微動開關長時間動作( 8 ~10mi n) ,需要立即停車,并發出聲光報警。
6)計數功能:該設備不管進行了哪種形式的除雜排污，每次進行除雜排污后都要有記錄，因此需要記錄除雜排污次數(5位)。
7 )減速機潤滑:在旋轉式全自動濾水器上裝有行星擺線針輪減速機，由輸油泵將油室中的潤滑油源源地送入減速機,液壓泵拖動電動機與全自動濾水器電動機同步運行。
8)除雜排污閥門的電動裝置:內設三相交流異步電動機380V/60W、閥門限位開關和電動機過熱保護，通過正、反相運行實現開閥、關閥功能。
9) 其他:必要的電氣聯鎖與保護，受控對象運行狀態顯示等.
10)相關參數
1)全自動濾水器電動機M1:Y系列,AC 380V,1。5 kW ,6極;液壓泵電動機M2 :Y系列,AC380V,70W,4極;減速機4極減速;電動閥電動機M3:AC380V,60W,電動閥自帶。
2 )差壓變送器測量范圍: 0.3 ~ 0.8MPa 可調，電感性電接點輸出:AC220 V，1A。
3 )指示燈HL: 10mA , DC24V。
4)電鈴HA:8W,AC220V。
第2章系統總體方案設計
2.1整體結構
在旋轉式全自動濾水器設計中,--個主要的問題就是污物的有效排放,這里采用兩臺電機:主電動機(濾水器電動機)和排污電動機(控制排污閥的開關)配合來完成此功能。總結構如圖1-1所示。系統的輸入包括壓力差信號輸人和方式選擇輸入等,全自動濾水器有進水口、出水口、排污出口，與系統進出水口相銜接的部分不再贅述。
2。2機械結構
旋轉式全自動濾水器主要由轉動軸、定位桿、支架殼體、網芯、進水口、出水口、排污口等組成-般水質為淡水型的,濾網和內部主要部件為不銹鋼材質。網芯中的網孔用沖床-次制成,具有耐腐蝕、不生銹,表面光潔、不易結垢的特性，機械部分由五部分組成,分別為濾水機構、執行機構、排污機構、操作單元、保護裝置。
旋轉式全自動濾水器配件——濾水機構
主要由機殼，濾芯組、旋流子、進出水室、法蘭等部件組成。其工作過程是:水流經人口管進人人口水室,再由水室分配至各濾芯單元過濾，將水中的大顆粒雜質濾掉后,由濾芯內流向濾芯外的環形集水室,再經出水管送至各冷卻器，雜物留在各濾芯單元內。
旋轉式全自動濾水器配件——執行機構
由驅動電機、減速器、定位鎖緊裝置、排污電機及相關部件組成,其作用是按照控制臺發來的指令,完成預定的動作,使濾芯旋轉一定角度或開關排污閥門。
旋轉式全自動濾水器配件——排污機構
排污機構由排污臺、旋流子、支架、排污管及排污閥等組成。當需要排污時，轉動濾芯,進行反沖洗.當打開排污閥門時,排污單元內水流改變方向，從環形水室及相臨單元濾芯內進人排污單元濾芯內。當反向流人的沖洗水進入排污單元濾芯時,被旋流子改變方向,形成一束旋流水束,將壁面雜物沖出排污單元濾芯,并經排污門排出,直到壁面潔凈為止。
旋轉式全自動濾水器配件——操作單元
可使整個旋轉式全自動濾水器實現自動或人工反沖洗, 及除雜排污。設自動時可進行定時自 動和差壓自動除雜排污。網芯單元的沖洗時問,即:排污時間，可根據實際情況自由設定.
旋轉式全自動濾水器配件——保護裝置
本裝置主要由電動機過載保護裝置和超高壓報警停車裝置構成。在電機過載時和超高壓時,能及時切斷電源,保護電動機;超高壓時還能進行報警,提醒操作人員及時排除故障。 |
