射水抽氣器升級改造注意事項及取得了經濟效益分析？

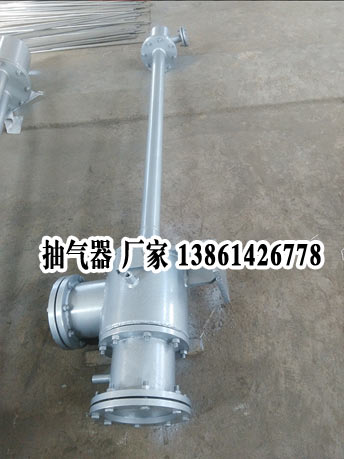

射水抽氣器升級改造注意事項及取得了經濟效益分析？原射水抽氣器設備現狀：因貴公司射水抽氣器是原汽輪機廠原配的設備。此種射水抽氣器都是原蘇聯技術，該抽氣器是仿 上世紀20年代初勃朗—鮑浮利式單通道短喉型設計。根據上述參數計算，該型式的比耗功高達：射水泵功率為37Kw。由于該型式抽氣器結構型式陳舊，且受當時設計條件限制，造成抽氣器的抽氣能力明顯不足等，機組真空嚴密性稍差時該抽氣器的安全裕量不夠，機組的安全運行得不到保障。因此，我們建議貴公司將原抽氣器換成我公司生產的LSHK11/7.5真空穩壓抽吸器，自動化性能好，耗功小，節能效果特別明顯。
二、射水抽氣器技改說明：
LSHK11/7.5真空穩壓抽吸器是目前抽空穩吸效果Z佳的新型抽真空裝置，獲原電力部“新產品新技術博覽會”金獎。本新型抽真空裝置自投入市場以來，我們不斷積累經驗、完善設備結構。該裝置主要由組成：羅旋噴射器、二次高效增壓器、一級換熱器、二級換熱器、止回閥、電接點真空表、軟連接、冷卻水補水器、排污閥、控制箱等組成。1、羅旋噴射器1臺；2、二次高效增壓器1臺；3、一級換熱器1臺；4、二級換熱器1臺；5、止回閥1只；6、控制箱1臺；
三、射水抽氣器工作原理：
1、凝汽器抽真空時，*先啟動羅旋噴射器，當真空度達到（－0.08MPa）值時，再啟動二次高效增壓器，此時獲得良好的運行真空，此時真空系統的顯示真空為正常運行真空，系統正常運行(冷卻水溫度小于25度)。1.控制范圍：兩臺手動球閥（220v）；一只電磁閥（220v），螺旋噴射器（380v，15KW），一臺壓力變送器（DC24V,-0.1MPa-0MPa），一臺二次高效增壓器（380v，7.5KW）。
2.端子接線：控制柜現場安裝完畢后，請按照隨貨提供的接線端子圖進行接線。其中電動球閥為無源觸點型執行器，每臺執行器應接六根線，以1#電動閥為例，請將控制柜內“1#電動閥電源零線”、“1#電動閥開電源”、“1#電動閥關電源”、“1#電動閥到位信號公共端”、“1#電動閥開到位信號”、“1#電動閥關到位信號”等六個接點分別接至排水切換閥的1#、2#、3#、4#、5#、6#端子上。電磁閥接到相應的電磁閥零火線端子，螺旋噴射器為三相異步電機，接線調試時，應注意正反相。設備配有壓力變送器，接線時注意壓力變送器的正負極。（注：擰開差壓變送器的蓋子，拔下LED顯示模塊，一端為+，一端為- ）。
3．操作說明：
1)控制柜上電：所有執行器接線完畢后，請將電源線接入，該控制柜采用三相四線制供電�？刂乒裆想娗�，建議使用萬用表測量三相電壓是否為380v，以及每相火線與零線之間是否為220v。若一切正常，請將控制柜總空開和二次回路空開打開，并確�？刂乒衩姘迳系募蓖０粹o沒有處于按下的位置（急停按鈕按下，二次回路不得電）�？刂乒裆想姾螅|摸屏進入初始界面如圖1所示。

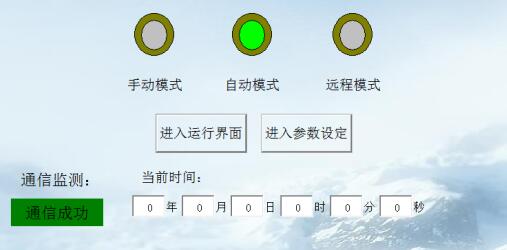

圖1 主頁
2)參數設定：控制柜使用前，應先設定系統自動運行所需的參數。輕按圖1中的“進入參數設定”按鈕，進入參數設定界面，如圖2所示。
2、射水抽氣器性能和優點：
新型抽真空裝置性能優越，結構設計合理，現場安裝形式可設計成臥式或立式結構，設備占地面積小，安裝方便，操作簡單，耗功小，節水量大，結構形式還可以根據用戶現場設計。
四、運行注意事項經濟效益分析
例1
1、以老式單道射水抽氣器(N12MW換熱面積1000平方)為例：射水抽氣器抽吸壓力下（0.004Mpa時），抽氣量≥10.0Kg/h；
2、水泵所配電機37KW，按年發電350天計算：37KW×24 H×350=310800KW/H電價按0.5元/度，年用電費：310800KW/H×0.5元/度=15.54萬元。
3、新型真空穩壓抽吸器所配電機 18.5KW，按年發電350天計算：18.5KW×24 H×350=155400KW/H電價按0.5元/度，年用電費：155400KW/H×0.5元/度=7.77萬元年節省電費15.54萬元-7.77萬元=7.77萬元。
4、每小時用冷卻水2噸，200噸一2噸=198噸。
新型真空穩壓抽吸器不光有效節省經濟開支，冷卻水系統還可節省大量冷卻水。還有利于夏季冷卻水系統熱天水溫的調節與控制。根據以上效益計算，凝汽器新型抽真空裝置節能效果特別明顯，年節省開支7.77萬元。 |
